- 产品品牌 LDR
- 产品型号 Z5
- 产品描述
胀紧联结套（简称胀套），锁紧联结盘（简称锁紧盘）是一种近代新型件。在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现机件（如齿轮、飞轮、皮带轮等）...
产品介绍
产品参数：
|

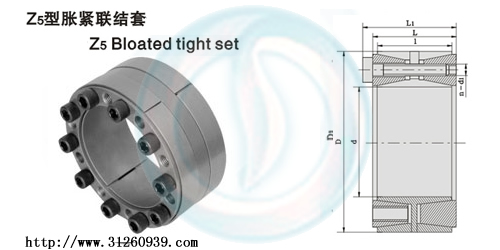

基 本 尺 寸
|
额定负荷
|
胀套与轴
结合面上 的压力 Pf N/mm2 |
胀套与轮
毂结合面 上的压力 Pf′ N/mm2 |
螺钉的
拧 紧 力 矩 MA N·m |
重 量
kg |
|||||||
|
d
|
D
|
l
|
L
|
L 1
|
d1
|
n
|
轴向力
F1 KN |
转矩
M1 KN·m |
||||
|
mm
|
||||||||||||
|
100
|
145
|
60
|
65
|
77
|
M12
|
10
|
288
|
14.4
|
192
|
132
|
145
|
4.1
|
|
110
|
155
|
15.8
|
175
|
123
|
4.4
|
|||||||
|
120
|
165
|
12
|
346
|
20.8
|
192
|
139
|
4.8
|
|||||
|
130
|
180
|
68
|
74
|
86
|
M12
|
15
|
433
|
28.1
|
193
|
139
|
145
|
6.5
|
|
140
|
190
|
18
|
519
|
36.3
|
214
|
157
|
7.0
|
|||||
|
150
|
200
|
39.0
|
200
|
150
|
7.4
|
|||||||
|
160
|
210
|
21
|
606
|
48.5
|
219
|
167
|
7.8
|
|||||
|
170
|
225
|
75
|
81
|
95
|
M14
|
18
|
712
|
60.6
|
215
|
162
|
230
|
10.0
|
|
180
|
235
|
64.1
|
203
|
155
|
10.6
|
|||||||
|
190
|
250
|
88
|
94
|
108
|
20
|
792
|
75.2
|
178
|
135
|
14.3
|
||
|
200
|
260
|
24
|
950
|
95.0
|
203
|
156
|
15.0
|
|||||
|
210
|
275
|
98
|
104
|
120
|
M16
|
18
|
970
|
102.0
|
187
|
142
|
355
|
17.5
|
|
220
|
285
|
990
|
109.0
|
183
|
141
|
19.8
|
||||||
|
240
|
305
|
24
|
1318
|
158.0
|
222
|
176
|
21.4
|
|||||
|
250
|
315
|
1340
|
167.5
|
215
|
170
|
22.0
|
||||||
|
260
|
325
|
25
|
1370
|
178.0
|
172
|
23.0
|
||||||
|
280
|
355
|
120
|
126
|
144
|
M18
|
24
|
1590
|
222.5
|
188
|
149
|
485
|
35.2
|
|
300
|
375
|
25
|
1650
|
248.0
|
183
|
146
|
37.4
|
|||||
|
320
|
405
|
135
|
142
|
162
|
M20
|
2140
|
344.0
|
192
|
152
|
690
|
51.3
|
|
|
340
|
425
|
365.0
|
181
|
144
|
54.1
|
|||||||
|
360
|
455
|
158
|
165
|
187
|
M22
|
2670
|
480.0
|
176
|
139
|
930
|
75.4
|
|
|
380
|
475
|
508.0
|
166
|
133
|
79.0
|
|||||||
|
400
|
495
|
535.0
|
158
|
128
|
82.8
|
|||||||
|
420
|
515
|
30
|
3200
|
673.0
|
181
|
147
|
86.5
|
|||||
|
450
|
555
|
172
|
180
|
204
|
M24
|
3700
|
832.5
|
175
|
142
|
1200
|
112.0
|
|
|
480
|
585
|
32
|
3950
|
948.0
|
143
|
119.0
|
||||||
|
500
|
605
|
988.0
|
168
|
139
|
123.0
|
|||||||
|
530
|
640
|
190
|
200
|
227
|
M27
|
30
|
4320
|
1145.0
|
157
|
130
|
1600
|
151.0
|
|
560
|
670
|
1210.0
|
148
|
124
|
160.0
|
|||||||
|
600
|
710
|
32
|
4610
|
1380.0
|
147
|
124
|
170.0
|
|||||
|
注：Z5型胀紧联结套螺钉的机械性能等级为12.9级。
|
||||||||||||
