你的位置：首页 > 公司产品 > 胀紧套 > Z14型胀紧套

LDR Z14型胀套|Z14型胀紧套|Z14型涨紧套|Z14型涨套|Z14型胀紧联结套|Z14胀套厂家--上海联点

更新：2016-12-6 14:12:49 点击：

产品品牌 LDR
产品型号 Z14型
产品描述
胀紧联结套（简称胀套），锁紧联结盘（简称锁紧盘）是一种近代新型件。在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现机件（如齿轮、飞轮、皮带轮等）...

产品介绍

产品参数：

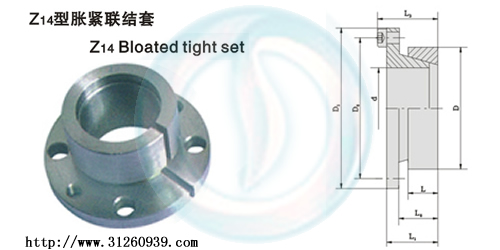

基本尺寸								额定负荷		内六角螺钉			胀套与轴结合面上的压力 Pf N/mm 2	胀套与轮毂结合面上的压力 Pf′ N/mm 2	重量 kg
d	D	DT	D1	L	L0	L1	L2	转矩 M1 KN·m	轴向力 F1 KN	内六角螺钉
d	D	DT	D1	L	L0	L1	L2			d1	n	MA N·m
mm										d1	n	MA N·m
14	25	33	42	16	20	26	30	64	9.20	M4	4	2.9	109	61	0.091
16								74	9.20	M4	4	2.9	95	61	0.082
18								82	9.20	M4	4	2.9	85	61	0.072
19								87	9.20	M4	4	2.9	80	61	0.068
20	30	39	50	16	20	26	31	150	15.00	M5	4	6	124	82	0.113
22								165	15.00	M5	4	6	113	82	0.110
24								180	15.00	M5	4	6	104	82	0.088
25	36	45	55	16	20	26	31	187	15.0	M5	4	6	100	69	0.144
28								210	15.0	M5	4	6	89	69	0.121
30								225	15.0	M5	4	6	83	69	0.105
32	42	51	62	16	20	28	33	240	15.0	M5	4	6	77	59	0.200
35								260	15.0	M5	4	6	71	59	0.173
36								270	15.0	M5	4	6	69	59	0.162
38	44	54	66	16	20	28	34	400	21.20	M6	4	10	93	80	0.182
40	48	58	70	16	20	28	34	425	21.20	M6	4	10	88	73	0.223
42	48	58	70	16	20	28	34	446	21.20	M6	4	10	83	73	0.191
45	55	67	82	20	25	35	43	875	38.90	M8	4	25	115	94	0.400
48	55	67	82	20	25	35	43	935	38.90	M8	4	25	107	94	0.350
50	62	74	89	20	25	35	43	974	38.90	M8	4	25	103	83	0.500
55	62	74	89	20	25	35	43	1070	38.90	M8	4	25	94	83	0.410
60	72	81	99	20	25	35	43	1165	38.90	M8	4	25	86	71	0.580
65	72	81	99	20	25	35	43	1265	38.90	M8	4	25	79	71	0.460
注：Z14型胀紧联结套螺钉的机械性能等级为8.8级。
