你的位置：首页 > 公司产品 > 胀紧套 > Z13型胀紧套

Z13型胀套|Z13型胀紧套|Z13型涨紧套|Z13型涨套|Z13型胀紧联结套|Z13胀套厂家--上海联点

更新：2013-10-29 17:54:06 点击：

产品品牌 LDR
产品型号 Z13型
产品描述
胀紧联结套（简称胀套），锁紧联结盘（简称锁紧盘）是一种近代新型件。在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现机件（如齿轮、飞轮、皮带轮等）...

产品介绍

产品参数：

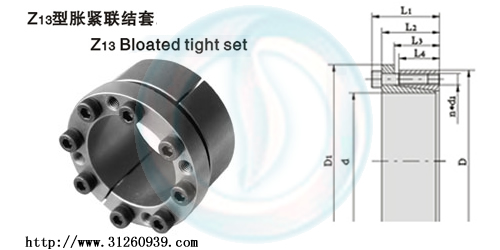

基本尺寸							额定负荷		内六角螺钉			胀套与轴结合面上的压力 Pf N/mm2	胀套与轮毂结合面上的压力 Pf′ N/mm 2	重量 kg
d	D	L1	L2	L3	L4	D 1	转矩 M1 KN·m	轴向力 F1 KN	d1	n	MA N·m
mm							转矩 M1 KN·m	轴向力 F1 KN	d1	n	MA N·m
20 22 24 25 28 30 32 35	47 47 50 50 55 55 60 60	48 48 48 48 48 48 48 48	42 42 42 42 42 42 42 42	29 29 29 29 29 29 29 29	26 26 26 26 26 26 26 26	53 53 56 56 61 61 66 66	0.54 0.6 0.65 0.68 0.76 0.82 1.31 1.44	54 54 54 54 54 54 82 82	M6 M6 M6 M6 M6 M6 M6 M6	7 7 7 7 7 7 11 11	14 14 14 14 14 14 14 14	276 253 230 222 198 186 261 240	117 118 110 111 100 101 139 140	0.51 0.53 0.55 0.65 0.62 0.80 0.70 0.81
38 40	65 65	48 48	42 42	29 29	26 26	71 71	1.56 1.64	82 82	M6 M6	11 11	14 14	220 209	129 129	0.77 1.33
42 45	75 75	59 59	51 51	34.4 34.4	30 30	81 81	2.13 2.28	101 101	M8 M8	6 6	41 41	213 199	119 119	1.24 1.44
48 50 55 60	80 80 85 90	59 59 59 59	51 51 51 51	34.4 34.4 34.4 34.4	30 30 30 30	86 86 91 96	2.43 2.53 4.18 4.56	101 101 152 152	M8 M8 M8 M8	6 6 9 9	41 41 41 41	186 179 244 224	112 112 158 149	1.41 1.35 1.45 1.55
65 70	95 110	59 66	51 56	34.4 45	30 40	102 117	4.94 6.5	152 186	M8 M10	9 7	41 83	206 176	141 112	1.67 2.61
75 80	115 120	66 66	56 56	45 45	40 40	122 127	7 7.4	186 186	M10 M10	7 7	83 83	165 153	107 102	2.75 2.89
85 90	125 130	66 66	56 56	45 45	40 40	132 137	9 9.6	213 213	M10 M10	8 8	83 83	165 157	112 109	3.04 3.18
95 100	135 145	66 77	56 65	45 52	40 46	142 153	12.6 13.3	267 270	M10 M12	10 7	83 145	185 153	130 105	3.33 4.62
110 120	155 165	77 77	65 65	52 52	46 46	163 173	14.7 18.4	270 309	M12 M12	7 8	145 145	140 147	99 107	5.00 5.37
130 140 150	180 190 200	77 87.5 87.5	65 73.5 73.5	52 58.5 58.5	46 51 51	188 199 209	25.1 40.15 47	388 586 639	M12 M14 M14	10 11 12	145 230 230	171 213 217	124 157 163	6.46 7.73 8.21
160 170 180	210 225 235	87.5 87.5 87.5	73.5 73.5 73.5	58.5 58.5 58.5	51 51 51	219 234 244	54.3 63 66	692 746 746	M14 M14 M14	13 14 14	230 230 230	220 226 212	167 171 162	8.64 10.14 10.66
注： 1、表中所列数据为无隔圈“A”配置时胀套的额定负荷，当有隔圈配置时其额定负荷为表列负荷的62%. 2、Z13型胀紧联结套螺钉的机械性能等级为12.9级。
