LDR/F 牙覆锁紧螺母

更新：2013-12-2 19:08:39 点击：

产品品牌 LDR
产品型号 LDR/F
产品描述
上海联点精密机械有限公司主要生产：LDR，F牙覆锁紧型，螺母，锁紧螺母，胀套，胀紧套，胀紧联结套，涨套，涨紧套，涨紧联结套，紧定套，退卸套，锁紧螺母，联轴器，伸缩万向节,十字万向节,精密小型十字万向节...

产品介绍

LDR/F 牙覆锁紧系列

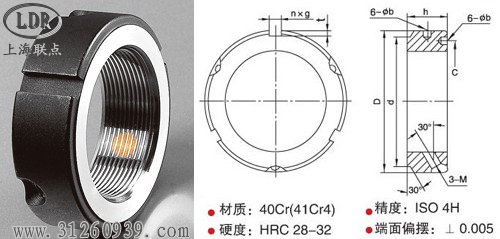

LDR/F型鎖緊螺帽，其鎖緊銅與螺紋呈30°角設計，不承受作用于螺紋上的軸向負荷。當螺帽鎖緊時，螺紋面不會解除軸向負荷，螺帽不會變形。三個等間距鎖緊銅可以用來調整即將裝在軸上的其它部件的偏差。由于鎖緊銅不會變形，F型螺帽經多次拆裝仍然可以保持密度。

材質：42CrMo
硬度：HRC28°- 32°
螺紋精度：ISO6H
平面偏擺：0.005mm

Thread	D	h	d	n × g	t/c	m	MAX.Nm
LDR/F M14x1.5	30	14	26	3x4	2	M5	4.5
LDR/F M15x1.0	30	14	26	3x4	2	M5	4.5
LDR/F M16x1.5	30	14	26	3x4	2	M5	4.5
LDR/F M17x1.0	32	16	28	3x4	2	M5	4.5
LDR/F M18x1.5	32	16	28	3x4	2	M5	4.5
LDR/F M20x1.0	38	16	34	3x4	2	M5	4.5
LDR/F M20x1.5	38	16	34	3x4	2	M6	8
LDR/F M22x1.5	38	16	34	3x4	2	M6	8
LDR/F M24x1.5	38	18	34	3x5	2	M6	8
LDR/F M25x1.5	38	18	34	3x5	2	M6	8
LDR/F M27x1.5	40	18	36	3x5	2	M6	8
LDR/F M30x1.5	45	18	41	3x5	2	M6	8
LDR/F M33x1.5	50	18	46	3x5	2	M6	8
LDR/F M35x1.5	52	18	48	3x5	2	M6	18
LDR/F M36x1.5	52	18	48	3x5	2	M6	18
LDR/F M39x1.5	58	20	53	3x6	2.5	M6	18
LDR/F M40x1.5	58	20	53	3x6	2.5	M6	18
LDR/F M42x1.5	62	20	57	3x6	2.5	M8	18
LDR/F M45x1.5	65	20	60	3x6	2.5	M8	18
LDR/F M48x1.5	70	20	65	3x6	2.5	M8	18
LDR/F M50x1.5	70	20	65	3x6	2.5	M8	18
LDR/F M52x1.5	73	22	67	3x7	3	M8	18
LDR/F M55x1.5	75	22	69	3x7	3	M8	18
LDR/F M55x2.0	75	22	69	3x7	3	M8	18
LDR/F M56x1.5	75	22	69	3x7	3	M8	18
LDR/F M56x2.0	75	22	69	3x7	3	M8	18
LDR/F M60x2.0	80	22	74	3x7	3	M8	18
LDR/F M64x1.5	85	22	79	3x7	3	M8	18
LDR/F M64x2.0	85	22	79	3x7	3	M8	18
LDR/F M65x2.0	85	22	79	3x7	3	M8	18
LDR/F M68x2.0	92	24	85	3x8	3.5	M8	18
LDR/F M70x2.0	92	24	85	3x8	3.5	M8	18
LDR/F M72x2.0	94	24	87	3x8	3.5	M8	18
LDR/F M75x2.0	98	24	91	3x8	3.5	M8	18
LDR/F M76x2.0	98	24	91	3x8	3.5	M8	18
LDR/F M80x2.0	105	24	98	3x8	3.5	M8	18
LDR/F M85x2.0	110	24	103	6x8	3.5	M8	18
LDR/F M90x2.0	120	26	112	6x10	4	M8	18
LDR/F M95x2.0	125	26	117	6x10	4	M8	18
LDR/F M100x2.0	130	26	122	6x10	4	M8	18
LDR/F M105x2.0	140	28	132	6x10	4	M10	35
LDR/F M110x2.0	145	28	137	6x10	4	M10	35
LDR/F M115x2.0	150	28	142	6x10	4	M10	35
LDR/F M120x2.0	155	30	145	6x12	5	M10	35
LDR/F M125x2.0	160	30	150	6x12	5	M10	35
LDR/F M130x2.0	165	30	155	6x12	5	M10	35
LDR/F M135x2.0	175	32	165	6x12	5	M10	35
LDR/F M140x2.0	180	32	170	6x12	5	M10	35
LDR/F M145x2.0	190	32	180	6x12	5	M10	35
LDR/F M150x2.0	195	32	185	6x12	5	M10	35
LDR/F M155x3.0	200	34	188	6x14	6	M10	35
LDR/F M160x3.0	210	34	198	6x14	6	M10	35
LDR/F M165x3.0	210	34	198	6x14	6	M10	35
LDR/F M170x3.0	220	34	208	6x14	6	M10	35
LDR/F M180x3.0	230	36	216	6x16	7	M12	60
LDR/F M190x3.0	240	36	226	6x16	7	M12	60
LDR/F M200x3.0	250	38	236	6x16	7	M12	60

可訂制非標螺母
